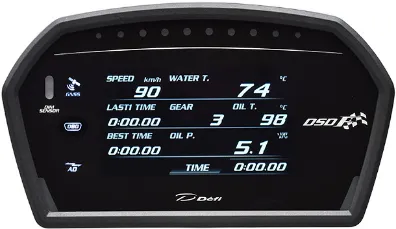

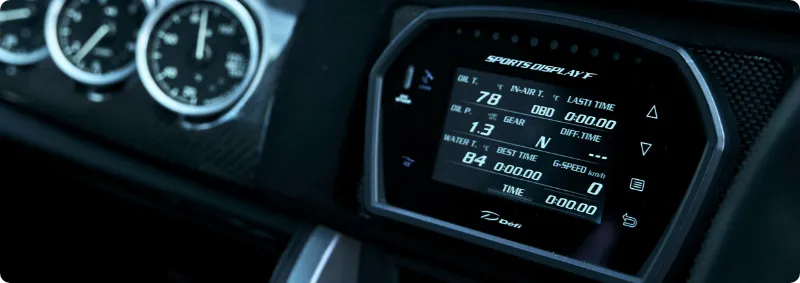

Defi Sports Display F（デフィスポーツディスプレイエフ）は多機能な車載用デジタルマルチディスプレイです。

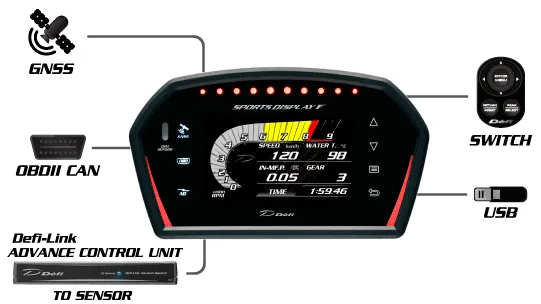

ADVANCEシステム、OBDIIコネクター、GNSS(GPSなどを含む衛星測位システム)アンテナから車両データを取得し表示することができます。
また、市販のUSBメモリーを接続することで走行データの記録・再生、PC専用ソフトでの解析が可能になります。
DF15902は2023年2月に生産終了となりました。以降は代理店、販売店等の在庫を含む市場在庫のみの販売となります。
掲載画像は仕様の変更や撮影条件により、実物と異なる場合があります。また、機能やデザインの仕様は予告なく変更する場合があります。ご了承ください。
Defi Sports Display F（単品）
タッチパネル機能搭載、OBDII用ハーネス付属
143,000円（税込）
アドバンスコントロールユニットエスイーSEと各種センサーがセットになったコントロールユニットセンサーパッケージ
（DF18901）と一緒にお使いいただくのがおすすめです。
また、信号がとれる車種においては車速・エンジン回転数信号ハーネス（PDF09705H）を必要に応じて別途ご用意ください。
Defi Sports Display F アドバンスコントロールユニットエスイーセット
DF15901にアドバンスコントロールユニット
エスイーと各種センサーを加えたセット
198,000円（税込）
DF15902は生産終了となりましたが、DF15901またはDF15903に加え、コントロールユニットセンサーパッケージ（DF18901）を一緒にご購入いただくと、DF15902ユニットセットのような製品形態となり、コスト的にも単品で買いそろえるよりリーズナブルです。
また、信号がとれる車種においては車速・エンジン回転数信号ハーネス（PDF09705H）を必要に応じて別途ご用意ください。
Defi Sports Display F（単品）
タッチパネル機能なし、OBDII用ハーネス別売、メーターハーネス2m付属
107,800円（税込）
アドバンスコントロールユニットエスイーSEと各種センサーがセットになったコントロールユニットセンサーパッケージ（DF18901）と一緒にお使いいただくのがおすすめです。
また、信号がとれる車種においては車速・エンジン回転数信号ハーネス（PDF09705H）を必要に応じて別途ご用意ください。

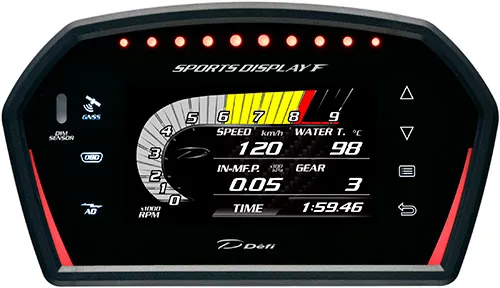

本画像はDF15901（タッチパネルあり）です。DF15903（タッチパネルなし）はパネルデザインが異なります。
ストリートモード Street mode
サーキットモード Circuit mode
ゲージモード Gauge mode
G／走行軌跡モード G／Locus mode
ストリートモード
サーキットモード
ゲージモード
G／走行軌跡モード
ADVANCEシステム、OBDII、OTHER(GPS)から表示機種を選択することができます。
ストリートモード
サーキットモード
タイム計測やデータの保存、再生、解析等の機能を使用するためにはUSBメモリーを接続する必要があります。
詳細は取扱説明書をご参照ください。
設定項目の一例です。
など
| Time zone | タイムゾーン | 協定世界時 との時差 |
|---|---|---|
| UTC Universal Time Coordinated |
協定世界時 | UTC+00:00 |
| GMT Greenwich Mean Time |
グリニッジ標準時 | UTC+00:00 |
| JST Japan Standard Time |
日本標準時 | UTC+09:00 |
| HKT Hong Kong Time |
香港時間 | UTC+08:00 |
| CST China Standard Time |
中国標準時 | UTC+08:00 |
| MYT Malaysia Time |
マレーシア時間 | UTC+08:00 |
| SGT Singapore Time |
シンガポール時間 | UTC+08:00 |
| ICT Indochina Time |
インドシナ時間 （タイ） |
UTC+07:00 |
| GST Gulf Standard Time |
湾岸標準時 （ドバイ） |
UTC+04:00 |
| EST Eastern Standard Time |
米国東部標準時 | UTC-05:00 |
| CST Central Standard Time |
米国中部標準時 | UTC-06:00 |
| MDT Mountain Standard Time |
米国山岳部標準時 | UTC-07:00 |
| PST Pacific Standard Time |
米国太平洋標準時 | UTC-08:00 |
| AKST Alaska Standard Time |
アラスカ標準時 | UTC-09:00 |
| HST Hawaii Standard Time |
ハワイ標準時 | UTC-10:00 |
本体とスイッチ取り付け用の型紙ダウンロードいただけます。（PDF270KB／A4サイズ）
※DF15903はパネルのデザインが異なります。また、タッチパネル機能は搭載されていません。
| 表示機種 | 信号の入力 | ||
|---|---|---|---|
| ADVANCE | OBD | GPS（GNSS） | |
| 車速 | ○ | ○ | ○ |
| タコ | ○ | ○ | ― |
| ターボ | ○ | ○ | ― |
| インマニ | ○ | ○ | ― |
| 油圧 | ○ | ― | ― |
| 燃圧 | ○ | ― | ― |
| 差圧 | ○ | ― | ― |
| 油温 | ○ | ― | ― |
| 水温 | ○ | ○ | ― |
| 排気温度 | ○ | ― | ― |
| 電圧 | ○ | ○ | ― |
| スロットル開度 | ― | ○ | ― |
| 吸気温度 | ― | ○ | ― |
| ギアポジション | ○ | ○ | ― |
| オド | ○ | ― | ― |
| トリップ | ○ | ― | ― |
| 現在タイム | ― | ― | ○ |
| ベストタイム | ― | ― | ○ |
| 前回タイム | ― | ― | ○ |
| 前々回タイム | ― | ― | ○ |
| 前々前回タイム | ― | ― | ○ |
| 電源電圧 | DC10～16V |
|---|---|
| 消費電流 | 1A（単体使用時）、暗電流0.2mA |
| 適用車種 |
12V車専用です。24V車には取り付けられません。 改造車には取り付けられません。 【アドバンスシステム接続】 対応スピードパルス： 2・4・8・16・パルスフリー（FREE) FREE設定時1,274～16,562pulse/km（2～26パルス相当） タコメーター対応気筒数：1,2,3,4,5,6,8 【OBDII接続】 適合車種表をご確認ください。 |
詳細は取扱説明書をご参照ください。
DSDFはADVANCEシステム、OBDII、GNSSから信号を取得することができます。
ADVANCEシステムの適合についてはこちらをご参照ください。
OBDIIの通信仕様がISO-CANに準拠した車両のみ利用可能です。
Defiにて実際に動作が確認できた車両のみ適合OKとしています。ご購入前に必ず本サイトの適合車種リストをご確認ください。(随時更新しています。)
日本国内では2010年以降にフルモデルチェンジを行った車両からISOに準拠している車両が多くなっており、これ以前の車両は適合していない場合が多いです。
掲載していない車両は調査していない車両です。今後も調査確認を行い、適合車種を増やしていく予定です。
GNSSは製品に付属しているGNSSアンテナを取り付けると信号を受信することができます。
トンネルや建物の中では信号が受信できない場合があります。

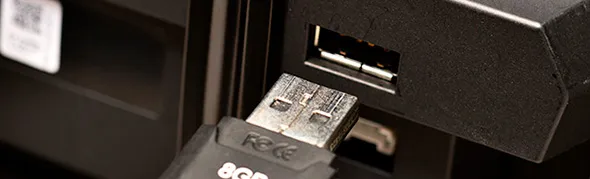

コース・走行データの記録・再生やPC専用ソフトでの解析をするには、別途USBメモリーが必要です。市販のUSBメモリーをご用意ください。
USBメモリーに関する説明・注意事項
国内の主要サーキットのDSDF用コースデータ（152種）がダウンロードいただけます。（一部国外のコースも含まれます。）コースデータをUSBメモリーに保存することでDSDFに取り込むことができます。
USBメモリーの DEFI > DSDF > COURSEDATA フォルダの直下に、ご利用になるコースデータを保存してください。
製品に同梱されている取扱説明書（背表紙の版ナンバー：DSDF’17.07-1）には「COURSEDATA」フォルダの記載がありません。訂正してお詫びいたします。
ZIPファイルをダウンロードし、解凍するとフォルダ内に以下のファイルが入っています。
コースデータ取り込み方法の動画です。ご参照ください。
USBに記録したデータをモータースポーツ用解析サービスの「LAP+｣に取り込んで解析することができます。
LAP+サイトからLAP+View.net（無償）をダウンロードし、インストールしてください。
USBメモリーの DEFI > DSDF > LOGDATA フォルダ内に保存されているログファイル(dsd)をPCに保存し、クリック(実行)するとLAP+が起動します。
製品に同梱されている取扱説明書（背表紙の版ナンバー：DSDF’17.07-1）にはログファイルの拡張子が「log」と記載されていますが正しくは「dsd」です。訂正してお詫びいたします。
ユーザー登録（無料）をすることでより多くの機能を使用することができます。また、さらに多くの機能を使用したい方、より詳しく解析したい方向けに有償サービスも用意されています。詳細はLAP+サイトをご参照ください。
LAP+の使い方に関する不明点はLAP+サイトのサポートにお問い合わせください。お問い合わせに際しては以下の情報をご提示ください。
LAP+を使った計測データ解析の説明動画です。ご参照ください。
車載カメラで撮影した動画とログデータを動画合成ソフト「DashWare」で合成して再生することができます。グラフ表示も可能です。
DashWareのサービスは英語のみです。
※現在公式サイトにはアクセスができない状況です。
LAP+を使った計測データ解析の説明動画です。ご参照ください。
DashWareにDefiのファイル読み込み用の設定ファイル（DefiSportsDisplayF.xml）を取り込みます。
マイドキュメントの中の DashWare > DataProfiles フォルダの中に設定ファイルを保存してください。
※本手順までは初回のみ必要です。2回目以降は以下の手順でご使用ください。
Defi専用の変換ツール（DSDFConvertVxxx.exe）を使用してdsdファイルをcsvファイルに変換します。変換ツールを実行するとログファイル選択画面が出ますので、ファイルを選んでConvertボタンを押してください。
Project > Add Data Logger File to Project を選択します。
変換したcsvファイルを選択し、Profileの中からDefiSportsDisplayFを選んでAddボタンを押してください。
DSDFで記録した車両データと車載カメラで撮影したデータをDashwareで合成した動画です。
詳細はDashwareのサイト（英語）をご参照ください。
使い方についてはお問い合わせいただいても回答できない場合がございます。ご了承ください。
取扱説明書もご参照ください。
DSDFはUSBメモリーを使用して本体のシステムをアップデートすることができます。
本体のバージョンは「メニュー」→「システム設定」→「システムアップデート」で確認できます。
ご使用になる前に、本体のバージョンが最新でない場合は必ず最新システムへのアップデートをお願いします。
アップデートをするにはUSBメモリーとPCが必要です。市販のUSBメモリーとPCをご用意ください。PC以外にスマートフォンやタブレット等のモバイル端末でも、USBメモリーを接続するコネクター（またはハーネス）と、ファイルやフォルダを管理するファイラーアプリを使用することでUSBメモリーにファイルを保存することが可能です。
パスワードなどセキュリティ機能付きのUSBメモリーは書き込みができないため使用できません。セキュリティ機能のないものをご用意ください。
| リリースデート | バージョン | アップデートファイル | 主な内容 |
|---|---|---|---|
| 2023-6-26 | 6.0 | アップデートファイル |
タイム計測時におけるラップ数表示追加（クローズドコース用） 車速パルスフリー設定時におけるGPS車速の参考表示 コースベストタイムに表示される日付の削除 （マニュアル） |
| 2022-4-25 | 5.2 | アップデートファイル |
ログデータ記録/再生停止時の操作方法変更 G-SPEED（GNSS車速）の表示上限値の引上げ ログデータ記録開始条件変更 （マニュアル） |
| 2021-6-1 | 5.1 | アップデートファイル |
特定条件下において発生する不具合の修正 |
| 2020-12-1 | 5.0 | アップデートファイル |
ラップタイム計測時の表示改善 タッチパネル感度設定廃止 （マニュアル） |
| 2020-3-6 | 4.0 | アップデートファイル |
LINK ECUとの連携表示機能の追加 タイム差表示の文字色変更 タイム計測完了時のホールド時間変更 サイドインジケーターの点灯仕様変更 OBD接続可能車種追加 （マニュアル） |
| 2018-8-10 | 3.0 | アップデートファイル |
タイム差表示機能追加 表示機種の信号種類（ADVANCEかOBDか）のワンタッチ表示追加 ワーニング表示の改善 タッチパネル操作音追加 （マニュアル） |
| 2018-4-26 | 2.0 | アップデートファイル |
G／走行軌跡モード追加 Bサイズ表示追加 MID表示改善 （マニュアル） |
| 2018-2-5 | 1.2 | ー |
ホンダ車の一部OBDに対応 自動調光アルゴリズムの改善 GPS起動時間の短縮 |
| 2018-1-11 | 1.1 | ー | 走行データプレイ（再生）機能追加 |
PC以外にスマートフォンやタブレット等のモバイル端末でも、USBメモリーを接続するコネクター(またはハーネス)と、ファイルやフォルダを管理するファイラーアプリを使用することでUSBメモリーにファイルを保存することが可能です。
USBメモリーをDSDFに接続し、電源を入れてください。
メニューモード > システム設定 > システムアップデート でOKボタンを押してください。
システムアップデートの表示画面にバージョン情報が表示されます。（Ver. X.X）
アップデート中は画面が消灯し、シーケンシャルLED（赤）の一番右側が点灯します。アップデートが終わるとDSDFが再起動します。（アップデート時間の目安：6～10分）
アップデート後はPCやUSBメモリー内のアップデートファイルは不要なため削除してください。
Defiのテストドライバーが日本各地のサーキットで記録したログデータを公開します(順不同)。
ログデータは無償のツールを使って解析することが可能です。
順次追加していきますので、サーキット走行の参考にお使いください。
2018年から2019年の変更箇所は※で表示しています。
| スペック | 2019年 | 2018年 |
|---|---|---|
 |
 |
|
| エンジン | ノーマル | ノーマル |
| エンジンECU | オートクラフト京都 ADVANCE ECU | オートクラフト京都 ADVANCE ECU |
| Airクリーナー | HKS 純正交換 | HKS 純正交換 |
| 排気系 | ノーマルエキマニ オートクラフト京都 GP-SPORTSマフラーTi |
ノーマルエキマニ オートクラフト京都 GP-SPORTSマフラーTi |
| ミッション | ノーマル | ノーマル |
| クラッチ | OS技研ストリートマスター※ | ノーマル |
| デフ | OS技研スーパーロック（マイルド仕様）※ | ノーマル トルセン |
| サスペンション | TEIN MONO RACING 前後 F10k R10k※ | TEIN MONO SPORTS 前後標準レート F8 R9 |
| その他 | リジカラ 前後※ | |
| ブレーキ | 極 インチアップキット 前後316mm | 極 インチアップキット 前後316mm |
| PAD | アクレ 800C 前後 | アクレ 800C 前後 |
| ホイール | RAYS g-Light 57CR 1790+38 前後 | RAYS g-Light 57CR 1790+38 前後 |
| タイヤ | DIREZZA ZIII 255／40／17 前後 | DIREZZA ZIII 255／40／17 前後 |
| 油脂類 |
ALL NUTEC NC-52E 0W-20+NC-82 NC-70 75W-90 NC70+71ブレンド OS技研 OS-250R※ |
ALL NUTEC NC-52E 0W-20+NC-82 NC-70 75W-90 NC70+71ブレンド |
ログデータが取れたものから順次掲載していきます。2018年と2019年のスペックの違いからデータの変化もお楽しみください。タイムをクリックするとログデータがダウンロードできます。
| サーキット | 住所 | 2019年タイム | 2018年タイム |
|---|---|---|---|
| LINKサーキット | 福島県福島市大笹生台山2-2 | 58秒16 | 59秒184 |
| スパ西浦モーターパーク | 愛知県蒲郡市西浦町原山3 | 1分1秒847 | 1分2秒894 |
| オートランド作手 | 愛知県新城市作手菅沼作手菅沼東山38 | 36秒607 Wet | |
| モーターランドSUZUKA | 三重県鈴鹿市三宅町3616 | 49秒194 | |
| 日本海間瀬サーキット | 新潟県新潟市西蒲区間瀬610 | 1分10秒293 | 1分10秒860 |
| 筑波サーキットコース1000 | 茨城県下妻市村岡乙159 | 42秒287 | |
| 筑波サーキットコース2000 | 茨城県下妻市村岡乙159 | 1分7秒182 | |
| 日光サーキット | 栃木県宇都宮市高松町984 | 41秒40 | 41秒860 |
| 美浜サーキット・クニモト | 愛知県知多郡美浜町野間馬池16 | 59秒003 Wet | |
| 本庄サーキット | 埼玉県本庄市児玉町高柳883 | 46秒715 | |
| 鈴鹿ツインサーキット | 三重県鈴鹿市三宅町1913-2 | 40秒682 |
スマートフォンやタブレットなどのモバイル端末に接続したり、OBDIIから車両データを取得する下記の製品については、ご購入前に実機で動作確認ができるレンタルサービスを行っております。お客様の端末や車両が適合表に掲載されていない場合にレンタルサービスをご利用ください。
Smart Adapter（DF12410）、Smart Adapter W（DF14502）のレンタルサービスは終了しました
原則、レンタル費用は頂戴しておりませんが、返送料のご負担をお願いいたします。
Defiから発送時に印字済みのヤマト運輸送り状を同梱しますが、ヤマト運輸以外の配送業者をお使いいただいても構いません。
本ページの下にある借用依頼フォームに必要事項をご入力の上、「運転免許証」と「車検証」の画像を添付して送信してください。申し込み内容を確認しましたらDefiよりご連絡いたします。
画像添付ができない場合は、コピーをFAXや郵送、メールで別途送信いただくことも可能です。また、フォームを使用せずにPDFを印刷して必要事項を記入しFAX、郵送で送っていただくことも可能です。
レンタル機の在庫がある場合、お申し込みから1週間以内にDefiより発送します。お手元に届いてから10日以内に返送をお願いいたします。
誓約項目をよくお読みいただき、必要事項をご入力の上、「運転免許証」と「車検証」の画像を添付して送信ボタンを押してください。
画像添付ができない場合は、添付せずに送信ボタンを押してください。入力されたアドレスに自動メールをお送りしていますので、そこに記載されているメールアドレス宛に画像を添付して返信するか、コピーをFAXまたは郵送してください。
FAX：0258-24-5221
〒940-8580 新潟県長岡市東蔵王2丁目2-34 日本精機株式会社 Defi宛
フォームに入力せずにPDFを印刷してFAXまたは郵送していただくことも可能です。
