Defi-Link Meter ADVANCE C2

本製品は2014年6月5日をもちまして受注受付を終了しました。

ADVANCE C2は2013年6月に発売となりました。また、2014年6月までの1年間限定販売で、受注生産です。ご注文から出荷まで2～3か月程度のお時間を頂戴します。ご購入に際しては、Defi製品取扱店にてご予約をお願いいたします。ただし、在庫を持って販売する店舗や流通上に在庫がある場合もありますので、お買い求めになる際は販売店にご確認をお願いいたします。

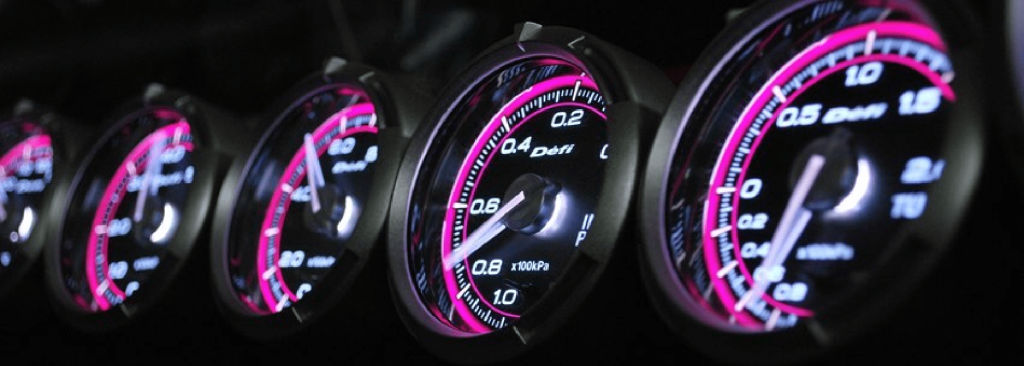

Defi-Link Meter ADVANCE C2(アドバンスシーツー)はDefi-Link ADVANCE Control Unitに接続して使用するリンクメーターで、ブルーとピンクの2色のラインナップです。

ADVANCE C2は1台でイグニッションOFF、イグニッションON、夜間照明時の3つの異なる顔を持つ多彩なデザインのメーターです。

  • ターボ計・インマニ計・油圧計・燃圧計・油温計・水温計・排気温度計・タコメーター（2種）の9機種があります。
    ⇒ラインナップ
  • 色はブルーとピンクの2色で、合計18モデルです。文字板色や照明色の切り替えはできません。
  • サイズはタコメーター以外がΦ60mm、タコメーターがΦ80mmです。
  • 1台のADVANCEコントロールユニットに最大7台までメーターを接続することができます。
  • ご使用の際は別売りのDefi-Link ADVANCE Control Unit(デフィリンク アドバンスコントロールユニット)が必要です。
  • 本サイトでは「Defi-Link Meter」や「Defi-Link」の部分を省略してADVANCE C2、ADVANCEコントロールユニット等と表現する場合があります。

納品時期の目安

ADVANCE C2は受注生産のため、ご注文から出荷まで2～3か月程度のお時間をいただいております。ご注文に対する納品時期の目安は下表のとおりです。ただし、在庫を持って販売する店舗や流通上に在庫がある場合もあります。また、納品時期は多少前後する場合がありますので、詳細はお買い求めになる販売店にご確認をお願いいたします。

ご注文時期 店舗への納品
2013年3月 2013年6月
2013年4月 2013年7月
2013年5月 2013年8月
2013年6月 2013年9月
2013年7月 2013年10月
2013年8月 2013年11月
2013年9月 2013年12月
2013年10月 2014年1月
2013年11月 2014年2月
2013年12月 2014年3月
2014年1月 2014年4月
2014年2月 2014年5月
2014年3月 2014年6月

主な仕様・機能・特長

  • ADVANCEシステム
  • 別途ADVANCEコントロールユニット必要
  • 市販アタッチメント必要
  • 自社製モーター： STS26/VS2
  • 色：ブルー/ピンク （切替不可）
  • 照明(※)：車両イルミSW連動でON/OFF
  • LED照明
  • インジケーター出力
  • インジケーター内蔵
  • 走行データ記録/走行データ再生
  • オープニングセレモニー/エンディングセレモニー
  • サイズ：Φ60/Φ80(タコのみ)
  • 対応気筒数：1・2・3・4・5・6・8
  • 専用取付台付属

※ADVANCE ZDをADVANCEリンク接続すると照明が自動調光になります。

ラインナップ

  • ターボ計(200kPa)
  • インテークマニホールドプレッシャー計
  • 油圧計
  • 燃圧計
  • 油温計
  • 水温計
  • 排気温度計
  • タコメーター

⇒ラインナップ

ムービー

取付・取扱い上の注意

  • Defi-Link ADVANCE SYSTEM（デフィリンクアドバンスシステム）はDefi-Link SYSTEM（デフィリンクシステム）製品とは接続できません。また互換性もありません。ターボセンサー以外のセンサーのみ共通ですがセンサーハーネスは異なりますのでDefi-Link ADVANCE SYSTEM用のセンサーハーネスが必要です。
  • ご使用の際は別売りのDefi-Link ADVANCE Control Unit(デフィリンク アドバンスコントロールユニット)が必要です。
    詳細は取扱説明書をご参照ください。

特長

  • 1台でIGN OFF、IGN ON、夜間照明時の3つの異なる顔を持つ多彩なデザイン

  • ブルーとピンクの2色から選べるグラデーション照明
    ※文字板色や照明色の切換はできません。

  • 車内を華やかに演出するシルバーコーティングベゼル付属
  • アドバンスシステム（双方向通信）採用 アドバンスシステムについての詳しい説明はこちら
  • リモコンスイッチにより手元操作が可能
  • 平面ガラス、高精細目盛りと細く長い指針の採用により、的確な指示値と高い視認性を実現
  • 2種類から選択可能なオープニングセレモニーとエンディングセレモニーで演出
  • 2台目以降のメーター追加は、メーター間の接続とセンサーからアドバンスコントロールユニットに配線するのみ※同一表示（機種）のメーターは同時に接続できません。（例：ターボ計を2つ接続など）
  • 昼夜それぞれ独立した５段階調光が可能（夜間減光キャンセル機能付き）
  • 自社製 ステッピングモーター採用により、ハードなスポーツドライビングにスムーズかつ瞬時に追従
  • 最大振れ角270°を3072～4600分割(0.088°～0.059°)のマイコン制御で車両情報を正確に指示
  • 自己診断機能により、断線・ショート・通信エラーを診断し、ワーニングLEDでお知らせ

  • ワーニング値（任意）を設定、ワーニングLED（赤色）と同期してブザー音でも警告（ブザー音はON/OFFの設定が可能）

    画像はADVANCE BF

  • 走行データ（走行中のピーク値、ワーニング設定値）を最大3分間記録し、走行後に再生可能
  • 専用の取付金、メーターホルダーを標準装備
  • 燃圧計とターボ計を接続することで燃圧計に差圧表示可能

仕様

サイズ

Φ60シリーズ

単位(mm)

メーターサイズ φ60
A 66.3
B 52.2
C 15.5
D 68.6 ※
E 17.8 ※
F 70.5 ※
G 77.6～79.1 ※
H 15° ※
I 32° ※

※レギュラーポジションベゼル装着時（イラストのレギュラーポジションベゼルはCRのものです。）

Φ80タコメーター

その他仕様

電源電圧 Defi-Link ADVANCE Control Unitより供給
消費電流 メーター7台接続時の最大値
+B線 2A(IGN ON), 5mA(IGN OFF)
ILM線 800mA
色 ブルー・ピンクの2種類
※色の切り替えはできません。
指針：白
ワーニングLED：赤
ピークLED：青
表示範囲 ラインナップを参照ください。
構成部品 構成部品はADVANCE CRと同じです。
※メーターとレギュラーポジションベゼルのデザインは異なります。
適用車種 12V車専用です。24V車には取り付けられません。
改造車には取り付けられません。
タコメーター対応気筒数：1,2,3,4,5,6,8
詳細は適用車種検索でご確認下さい。
記載されていない新型車につきましては、お客様相談室までマッチング確認を行ってくださいますようお願いいたします。

ラインナップ

Φ60はターボ計・インマニ計・油圧計・燃圧計・油温計・水温計・排気温度の計7機種、Φ80はスケール違いのタコメーター2機種、それぞれブルーとピンクの2色で計18機種です。

文字板色や照明色の切り替えはできません。

Φ60シリーズ

DF12601
ターボ計

DF12601

-100kPa～+200kPa
24,000円（税別）

ブルーモデル

DF12602
ターボ計

DF12602

-100kPa～+200kPa
24,000円（税別）

ピンクモデル

DF12701
インテークマニホールドプレッシャー計

DF12701

-100kPa～+20kPa
24,000円（税別）

ブルーモデル

DF12702
インテークマニホールドプレッシャー計

DF12702

-100kPa～+20kPa
24,000円（税別）

ピンクモデル

DF12801
油圧計

DF12801

0kPa～1000kPa
28,000円（税別）

ブルーモデル

DF12802
油圧計

DF12802

0kPa～1000kPa
28,000円（税別）

ピンクモデル

DF12901
燃圧計

DF12901

0kPa～600kPa
28,000円（税別）

ブルーモデル

DF12902
燃圧計

DF12902

0kPa～600kPa
28,000円（税別）

ピンクモデル

DF13001
油温計

DF13001

50～150℃
21,000円（税別）

ブルーモデル

DF13002
油温計

DF13002

50～150℃
21,000円（税別）

ピンクモデル

DF13101
水温計

DF13101

20～120℃
21,000円（税別）

ブルーモデル

DF13102
水温計

DF13102

20～120℃
21,000円（税別）

ピンクモデル

DF13201
排気温度計

DF13201

200～1100℃
28,000円（税別）

ブルーモデル

DF13202
排気温度計

DF13202

200～1100℃
28,000円（税別）

ピンクモデル

Φ80タコメーター

DF13301
タコメーターΦ80

DF13301

0～9000RPM
22,000（税別）

ブルーモデル

DF13302
タコメーターΦ80

DF13302

0～9000RPM
22,000（税別）

ピンクモデル

DF13401
タコメーターΦ80

DF13401

0～11000RPM
22,000（税別）

ブルーモデル

DF13402
タコメーターΦ80

DF13402

0～11000RPM
22,000（税別）

ピンクモデル
